この手順をたどって、食料室や倉庫にぴったりな簡素なドアを取り付けよう
素朴な目板打ちドアは、絶縁や安定性がそれほど必要でない状況で理想的。 Photo by Lorain Ebbett-Rideout
文:ストロザー・パディ (Strother Purdy)
翻訳:沓名 輝政
ボード&バテン(目板打ち)ドアは、最も古くて最も単純な北米の家の基本です。 元々はおそらく塗装されていて、閉じたままにするにはロープ少々とサムラッチ錠が必要なものでした。 このタイプのドアは素朴で軽量で簡単に作れます。 また、板&目板のドアは、棒の枠に動物の皮を張って被せたドアよりいくらか工程を踏む程度です。 あなたの家に付けると、先進の小屋の批判を引き出すかもしれません。薄くて、断熱が不十分で、構造的に安定していないからです。しかし、素敵に見えるので、屋根裏部屋、物置部屋や倉庫など、断熱材や安定性が主な考慮事項ではない状況では優れています。
このドアには明確に正面(板)と裏側(目板)があります。 板を一緒に突き合わせても良いですが、時間の経過とともに、板が縮み、隙間が残ります。 より良い方法は、それらを相欠き(あいがき)または実矧ぎ(さねはぎ)することです。 板を目板に固定する伝統的な方法は、打ち曲げた釘でした。ローズヘッド釘 (rosehead nail) を使用したり、釘を切断したりすると、装飾できます。 より現代的な選択肢は、正面から見えないネジを使用することです。
板&目板構造は特に丈夫ではなく、構造材が比較的容易にねじれる余地を与えます。屋外のドアは脇柱にうまく密着できません。 ほとんど全ての硬材で釘を押し曲げることができますが、松は使いやすく、より伝統的です。
材料
• 300cm長の 1 x 6 パイン板材・・・6
• 3 インチ (7.6cm) のローズヘッド釘・・・450g(およそ35〜40本)
• ストラップヒンジ・・・2
• コロニアルスタイルラッチ (Colonial-style latch)
木取り表
• 81インチ (206cm) 長の板・・・5
• 23 インチ (58cm) 長の目板・・・2
• 70 インチ (178cm) 長の目板・・・1
作る際のバリエーション
このドアの良いバリエーションは、少しでも興味のある種類(例えば、バターナッツ材や栗材など)から、より厚い木材、5/4(3.1cm 厚)または6/4(3.8cm 厚)硬材のいずれかを使用することです。 5/4板と目板を使用したドアは3インチ(7.5cm 厚)の釘で作ることができますが、6/4ドアには3.5インチ(8.9cm)または4インチ(10cm)の釘を使用します。 重いストックを使用すると、ドアの重量と剛性も向上します。 中央に水平の目板を追加したり、つなぎ目で斜めに2つの目板を使用したりすることもできます。
溝を深めに、さね(突起)を長めに作る限り、より幅の広い板で数を少なくすることは問題ありません。 12インチ (30cm) の板のくるいは相当なものになる可能性があるため、年間の最も乾燥した時期では1/2インチ (1.3cm) ほどの縮みを予想します。使用する板は3枚以下にしないように。 板をたくさん使用すると、見栄えがよくなります。ただ作業が増えはします。 このドアの原理を基本に落とし込むと、金属製の留め具を使って板を一緒に保持しつつ、湿度の変化に応じて伸び縮みできるようにするだけです。 大きなドアや重い木材の場合は、ネジやキャリッジボルトを使用しても良いでしょう。
この手順を使用して作るドアの仕上がり寸法は、幅24インチ(61cm)、高さ80インチ(203cm)、厚さ1.5インチ(3.8cm)です。
ドアを作る手順
1.材木置き場で長さ10フィート (305cm) の比較的平坦な1 x 6 のパイン材を6枚選ぶ。これは塗料不要な飾り立てないプロジェクトなので、私はコモン等級を使用。 塗装仕上げの場合は、樹液が塗料に滲み出る可能性があるので、大きな節を避けるためにセレクト等級の板を使用する。

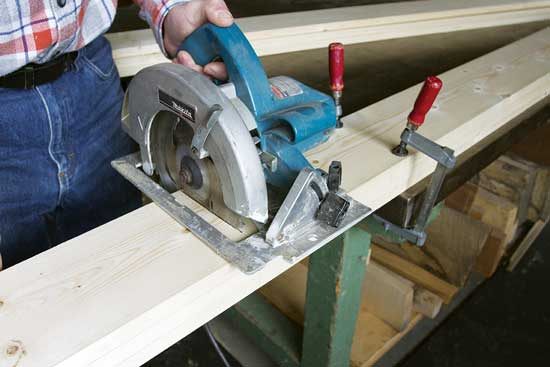

2. 板を 5 枚、81〜82インチ (206〜208cm) の長さに切断する。完成寸法よりわずかに長くなる。 組み上げ後に最終的な長さにドアを整える。
3.板をテーブルソーで幅 5 1/8 インチ (13cm) に裂く。
4. 好きなように 5枚 の板を配置する。私は、一番真っ直ぐで側面に節が少ない板を使用。どの辺にさね、どの辺に溝、どの辺に何もないか分かるように、目印を付ける。 板に番号を付けるか、並べた板をわたる三角形を描きます。後で同じ配置で一緒に戻すことができます。
5.1/4インチ幅の横溝ビットを使用して、「溝」と記されているすべての淵の溝を切り出す。溝の深さは5/16インチ (0.8cm) から3/8インチ (1cm) まで。それ以上ではない。溝の正確な幅は重要ではないが、中央に配置する必要がある。ビットをほぼ中央に置き、板面から溝を切り取り、次に板を裏返して溝を再び切断します。このやり方で、幅約5/16インチの溝を形成し、完全に中心に合わせる。

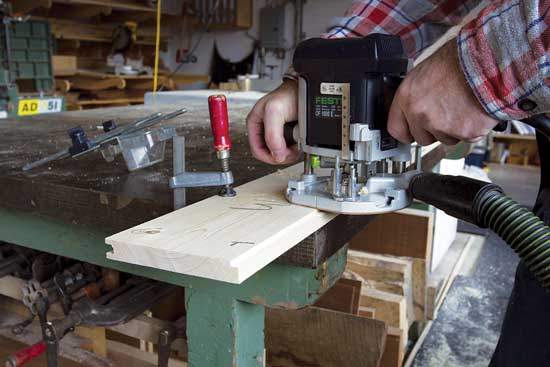

6.ルーターテーブル上でさねはぎ用ビットを使用して、さねを必要とする両端に1/4インチ幅のさねを切り出す。 (時には同じく横溝ビットを使ってさねを切っても良いが、私はさねよりも少し深い溝が好き。)まず、切り込みを少し浅く設定し、噛み具合を試す。さねと溝がぴったりと合うようにしよう。次に、切削深さを微調整する。両方の面から中心を合わせて切削しているため、微調整の幅が2倍になることに注意。テーブルソーでさねと溝の両方を切削できるが、板が反っているとルーターがより正確になる。
7.さねの断面をサンディングブロック、平かんな、またはチゼルで軽く面取りし、溝に容易に入るようにする。また、必要に応じて前面に向く板の縁を面取りします。私は接合部を隠すために1/16インチ (1.6mm) 幅で板の間を軽く面取りするのが好き。よく見られるのは、1/4インチ (6.4mm) の深い面取り。これは接合部を隠す純粋に美的な造作なので、好きなだけ面取りする。
8.板を一緒にクランプで締めて、噛み具合を試す。ローズヘッドの釘を所定の位置に留めるとヤスリがけができないので、組み上げ前に板の前部を220グリットのヤスリで磨く。物置部屋の内側になるので、私はこのドアの内面をヤスリがけしませんでしたが、お望みなら、どうぞ、内側のヤスリがけを。
9.ドアの裏側に、2つの目板を水平に配置(必要に応じてヤスリがけ)。私は上からも下からも約 10cm の位置にしました。

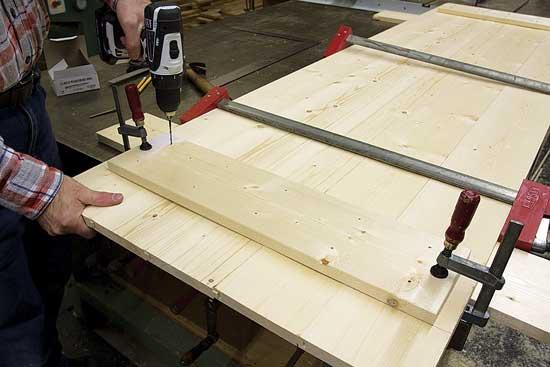

10. 23インチ (58cm) の長さの目板をドアに固定し、目板と板を貫通する打ち曲げ釘のパイロット穴を掘ります。目板はどこから来たのですか?もちろん、板から切り出しましたね。だからこそ、10フィート (305cm) の長さの板から始めましょう。ヒビが入る可能性を減らすために、縁から少なくとも 4cm 内側にパイロット穴を配置する。
11.正面から途中まで釘を叩く。その結果、約1/2インチが目板を越えて現れる。3インチの釘では約3/4インチ突き出て立つが — それ以上深くは打ち付けないこと。あなたの木製のベンチへドアを釘付けしたくはないでしょう(私の場合はスチールベンチで釘を曲げましたが)から、別に切り出した端材を下敷きとして使用。誤って端材にドアを釘付けしても、心配無用 — 簡単に引き離せる。
12.ドアをひっくり返して、釘の飛び出た部位が目板と同じ高さに曲がるよう、きつい角度からハンマーで打つ。ドアは飛び出た釘の頭で立つ。これは問題なし。釘は簡単に曲がり、これが釘曲げの良い点。
13.ドアをもう一度ひっくり返して、釘の頭を完全に叩く。私は、ローズヘッド釘を少々突き出させて、正面をほどよく飾るのが好きですが、揃うよう叩き入れるのもお好みでどうぞ。
14.ドアをひっくり返して正面を下にし、釘の曲がった部分をもう一度横に叩いて、目板に食い込ませる。これは釘が外に突き出てこないようにする秘訣。釘の締め付けについては上品なことは一切なし。確実に注意を払っていないと時には、割れたり、ハンマーを打った跡がついたりするが、そのすべてが素朴な魅力の一部となり、より洗練されたドアでは「失敗」と言われるものとは違う。だから、ざっくりとしたドアを気楽に作りましょう。
15 3番目の目板は板を対角に横切らせることで、3番目の目板を水平にするよりも、ドアが壊れたりねじれたりしないように抵抗できる。対角目板の上部はロック側に、下部は蝶番側にすべき。このように方向付けすることで、たわむのを防ぐのにも目板が役立つ。ねじれやたわみが気掛かりであれば、最初の対角線に2番目を加えてXマークにすることができるが、作業が多くなり、蝶番の荷重が増す。T型角度定規を使用して、対角目板の端を切り落とすための正しい角度を見定める。このように斜めに切るために私はテーブルソーの上でマイターゲージを使用しますが、チョップソー、手鋸、丸鋸も活用できます。
16.2つの水平な目板を取り付けたのと同じ方法で、打ち曲げた釘で板に対角目板を取り付ける。目板と板の端から少なくとも1インチ内側に釘を配置。分かったのですが、板や目板に不足がないことを確認するために、ドア前面に目板を仮置きしてから、ドリルで穴あけすると簡単です。
17.上部と下部を切り落として、完成したドアの長さを合わせる。私はトラックソーを使用していますが、費用はかかるもののこのような仕事には非常に便利です。木くずを出さずに正確な切断ができるからです。確実に真っ直ぐ切断できるようにドアにクランプされた一時的なフェンスを備えた手鋸または丸鋸を気兼ねなく慎重に使用しましょう。
18. 180グリットのサンドペーパーで仕上げるためにドアを準備。柔らかい消しゴムは、ヤスリがけする前に鉛筆の線を取り除くのに上手くいきます。私は缶の指示に従って、デンマークのオイルを使用してひと塗りしました。オイルは木の中に染み込み、磨耗からドアを守らないマットな仕上げとなっている。素早く使用すると自然な古びた趣となり — 素朴なドアにはぴったり。このオイルはまた、ほぼ白いパイン材を暗色にして、時間の経過とともに落ち着いた色になっていく。
やりましたね!この手順を完了したら、目板打ちドアの誇り高きオーナーですよ。
ストロザー・パディ (Strother Purdy) は約30年前に木工を始めた。彼は自身のビジネスを展開して、家具、キャビネット、ドアを設計する以前は編集者として働いていた。この抜粋は、彼の著書「Doormaking: Materials, Techniques, and Projects for Building Your First Door」より。
