30cm四方のソーラークッカーをDIY

マザーアースニューズ 自然 自給 DIY 社会 コミュニティ アメリカ

簡単で安価な材料を使って、ポータブルソーラー・クッカーを作りましょう。

文:クレイグ・バーグランド

DeepLによる機械翻訳(12月上旬に校正完了版を発行予定)



ソーラースチルにもなる、携帯用ソーラークッカーをDIYしてみよう ソーラーパネルクッカーをDIYすると、折りたたんで必要な場所に移動することができます。

ソーラークッカーには、ボックス型オーブン、パラボラ型クッカー、真空熱管、パネルクッカーの4つのスタイルがあります。市販のボックス型オーブンが最も万能です。パラボラアンテナやフレネルレンズはすぐに熱くなりますが、放置しておくと目を痛めたり、火事になったりすることがあります。ヒートチューブは面白いのですが、反射板が必要な場合が多く、壊れやすく高価です。一方、パネルクッカーは最も簡単に作ることができ、持ち運びができ、軽量で、多機能です。ここでは、私が自作したft2(スクエアフィート)パネルクッカーの作り方と、このオフグリッド機器の一般的な使い方を紹介します。

道具と資材

18×24インチの段ボール片

巻き尺

マーカー

ユーティリティナイフ

椅子張り用鋲

18×24インチのマイラー

接着剤

8×9インチミラー

ガムテープ

広口パイントのビン詰め瓶(蓋とリング付き)

広口ハーフパイントのビン詰め瓶(蓋とリング付き

ソーラークッカーの組み立て DIYプロジェクト

小型のパネル型ソーラークッカーを作るには、段ボールプラスチックが最適です。軽量で防水性があり、カットもしやすく、価格もかなり安いのです。実際、選挙看板などに使われている18×24インチの大きさのものが、旅行用のクッカーを2台作るのにちょうどいいのです。ただし、他人の庭から看板を持ち出す場合は、必ず許可を得てからにしてください。大きめの据え置き型クッカーには、丈夫な木材を裏打ちして使います。

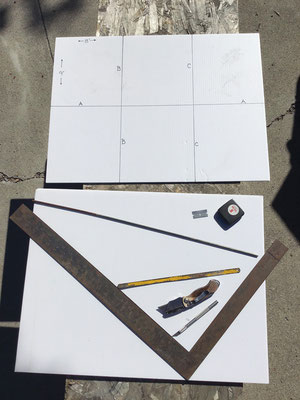

18×24インチの段ボール1枚で、ポータブルパネルクッカーが2台作れます。巻尺とマジックで8×9インチの大きさに6分割します。次に、3枚のパネルを均等に2つに切り分けます。(私は片刃のカミソリを使いましたが、丈夫なハサミ、テーブルソー、弓のこ、カッターナイフなどでもかまいません。

そして、それぞれの底辺の線に沿って、プラスチックの半分だけを注意深く切り、側面が折りたためるようにします。

段ボールは、段ボールと同じように、内部に溝を何本も作って強度を持たせています。そのため、溝に沿って切るよりも、溝をまたいで切る方が、より強い力を必要とします。このプロジェクトでは、材料が曲がる程度の中途半端な長さでカットすることが多いです。このような半切断は、適度な圧力で簡単に行えます。プラスチックにあるリブが、刃を最後まで通さないようにしてくれるのです。



チャンネルに沿ってハーフカットを入れるのは、もっと難しいです。力を入れすぎると、最後まで切ってしまいます。また、刃先が溝の縁に引っかかって、刃筋が狂ってしまうこともあります。これを防ぐには、プラスチックを照明付きのテーブルの上に置くか、裏から照らすと、チャンネルの位置が正確にわかります。また、小さな金属棒や木製のダボを溝の中に押し込むと、刃のガイドとして機能し、素早くカットすることができます。

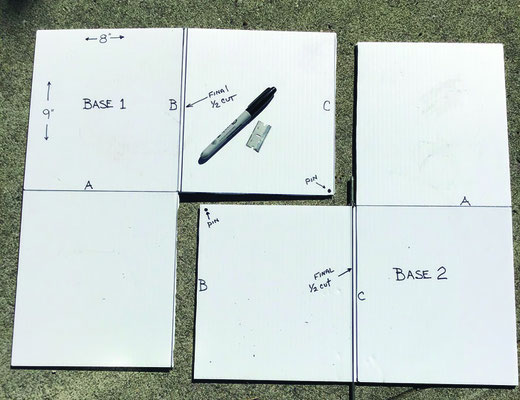

2枚のパネルを分離し、ベースラインに沿って半切断したら、ベースラインの両端から1/8インチほど内側に印をつけて半切断します(「ファイナルカット」)。(この最終カットにより、クッカーは持ち運びの際にきれいに折りたたむことができます。



折り曲げない状態でパネルの側面を固定するために、私は真鍮製の洗濯ばさみを使っていますが、小さな釘やネジでも大丈夫です。(木製パネルの場合は、接着剤と釘またはネジで側面を固定します。) 次のステップでマイラーを取り付ける前に、パネルにピン用の穴をマークしておきます。



マイラーは、ソーラークッカーに必要な反射面を提供するのに適しています。また、大型の据え置き型には鏡が有効です。

パネルテンプレートをカットしたら、それを使ってマイラー用のテンプレートを作ります。マイラーの光沢のある面を下にして置き、テンプレートをマイラーの上にしっかりと置きます。テンプレートの周囲に印をつけ、マイラーを切り取ります。マイラーをプラスチックに接着剤、セメント、テープ、ホッチキスで貼り付けます。マイラーは汚れやすいので、クッカーの土台に鏡を使うと便利です。ガラス製の鏡は、割れても飛散しないように、必ずガムテープや透明のガムテープで裏打ちしてください。(鏡が割れるのは、使い込んでいる証拠という考え方もあります)。

完成したクッカーは、8×9×1.5インチの大きさに折りたたむことができます。大きな財布や小さなリュックサックにぴったりです。



反射板を作ったら、次は調理容器を組み立てます。私はガラスのビン詰めの瓶を使うのが好きです。広口のパイントとハーフパイントのビン詰め瓶は、ミニクッカーに最適なコンボです。大容量の料理はできませんが、完全に無人で80分以内に8オンスの米を作ることができます。6時間の日照時間があれば、32オンスの料理が簡単に作れます。

まず、ハーフパイントの瓶の外側に平たい黒い塗料を塗り、ソーラークッカーで1日ほど硬化させます。次に、ハーフパイントのリングを右側にしてパイントのふたの中に入れます。次に、ハーフパイントの蓋をハーフパイントのリングの上に置き、ハーフパイントの瓶を置くための土台を作ります。ハーフパイントの蓋とリングの上にハーフパイントの瓶(中身入り)を置き、パイントの蓋とリングにねじ込めるようにパイントの瓶を逆さまにかぶせます。一度組み立てれば、衝撃に強く、散らからない仕組みになっています。他のサイズの入れ子式ジャーも使えるので、試してみてください。

瓶や食品の中身は熱くなりますので、取り扱いには十分注意してください。

また、明るく反射する照明の周りで作業するときは、必ず目の保護具を着用してください。

ソーラークッカーで水を殺菌する

このソーラークッカーは、水の低温殺菌にも使えます。ほとんどの微生物は、華氏160度で45秒以上、華氏145度で30分以上加熱された水中では生存できません。しかし、ほとんどの細菌を殺すには十分であり、他の方法で水を汚染除去できない緊急事態に使用することができます。(詳しくは、米国疾病予防管理センター(Centers for Disease Control and Prevention)の「Making Water Safe in an Emergency」、および世界保健機関(WHO)のウェブサイトの「沸騰水に関する研究」をご覧ください)。



水を低温殺菌するには、茶色の4分の1ガラス瓶をリサイクルするのが最適です。私の最新のテストでは、ソーラークッカーで温めた1リットルの水が、1時間45分弱で80度から162度まで上がりました。もちろん、これは理想的な晴天条件での話です。ボトルの温度が上がったら、蓋をして真空状態にし、クッカーから取り出します。晴れた日なら4、5クォートでも可能です。この方法は、水に含まれる化学的な汚染を取り除くことはできません。

ソーラースチルDIY

また、ソーラークッカーは、アロマやハイドロゾルを蒸留するためのソーラースチルDIYのセットアップとしても活躍します。

「BIJUJ(瓶の下に瓶を置く)」という方法で、簡易蒸留器を作ることができます。12オンスの茶色か緑の瓶(元)に水とハーブを入れ、広口のクォートのビン詰めの瓶(回収器)の中に入れる。その上に、小口のパイントまたはクォート瓶(コンデンサー)を逆さにして被せ、全体をソーラークッカーにセットします。液体が加熱されると蒸気が発生し、凝縮して液滴となり、コレクタージャーに落ちます。収量を上げるには、扇風機で上の瓶に風を当てたり、再反射する素材で瓶を覆ったりして、冷却を助けるとよいでしょう。



2つの瓶が合わさる部分にバルブ研磨剤を少量塗ると、少しの作業と回転でガラスの不完全な部分を研磨し、密閉性を高めることができます。この作業には大きな音が出るので、終わったら瓶をよく洗う必要があります。

この方法でエッセンシャルオイルやその他の蒸留酒を作ることも可能です。(私はセージ、ローズマリー、ジャスミンなどのハーブを使った素晴らしいハイドロゾルを作りました。

瓶の代わりに広口の8オンス瓶をソースとして使うことができ、パネルを少し傾けて置くと、水滴が瓶の中に戻らずに横に落ちます。これは優れた脱水機となります。

ソーラークッカーDIYワックスメルター

ソーラークッカーDIYのセットアップは、キャンドル用のワックスを溶かしたり、自家製ジャムにパラフィンをまぶしたりするのに使うことができます。12オンスのアルミ缶を使えば、ロウを溶かすのに便利です。寒冷地では、缶の外側に透明なビンをかぶせると早く溶けます。溶けたらキャンドルの型に流し込むか、缶の中に直接芯を1、2本入れて冷まします。芯が細すぎると、キャンドルがトンネル状になり、完全に燃えないことがあります。芯が細すぎるとキャンドルのトンネルができ、完全に燃焼しません。



溶けた蝋の素晴らしい使い方の一つは、非常用キャンドルを作ることです。照明、暖房、調理に活躍します。ブリキ缶を1インチに切ります。幅1インチの厚紙をシナモンロールのように渦巻き状に巻きます。それをブリキ缶の中に入れ、ワックスを入れていきます(真ん中を少し高くしておくと芯の代わりになります)。これで約3オンスの小さなキャンドルができあがります。私の最近のテストでは、それぞれのキャンドルの燃焼時間は1時間以上でした。1本のキャンドルで4リットルのティーポットのお湯を沸かし、おそらくもう1リットルのお湯を沸かすのに十分な燃焼時間だったと思います。

このキャンドルは煙のような燃焼をし、吹き消すとたくさん煙が出ますので、素敵な鍋を温めるのには使用せず、風通しの良い場所でのみ使用してください。

プラスチック製のマイラークッカーでは熱くなりすぎるため、このキャンドルを使用しないでください。



ソーラークッカーの設計に関する資料

パネルクッカーのデザインは、Jim La Joie、Roger Haines、Sharon Clausson、Matteo Muccioliなど、素晴らしい人たちが手がけています。

ソーラークッカーについてより詳しく知りたい方は、ルーサー・クルーガーによるYouTubeチャンネル「Big Blue Sun Museum of Solar Cooking」をご覧ください。デザイナーへのインタビューが60本以上収録されています。

ソーラー・クッカーズ・インターナショナルのウィキに、包括的な情報源があります。Paul HedrickとTom Sponheimが更新しているこの偉大なプロジェクトは、ソーラークッキングのための情報源です。



Craig Berglandは、FacebookページSecret Solar Institute of Northern Nevadaの運営者です。そこにある資料はすべて無料で配布されている。クレジットはあってもなくてもかまいません。このプロジェクトや他のプロジェクトは、ネバダ州リノにある彼の地元のメイカーズスペース、ブリッジワイヤの助けやツール、励ましによって行われました。
